Synology – Présentation de l’application Wi-fi Connect

Aujourd’hui je vous propose un tour d’horizon de l’application « Wi-Fi Connect » du routeur synology. Celle-ci est uniquement dédiée à la gestion du wifi.

Lancez l’application (icône ci-dessous) depuis le bureau ou menu d’application de l’interface SRM.

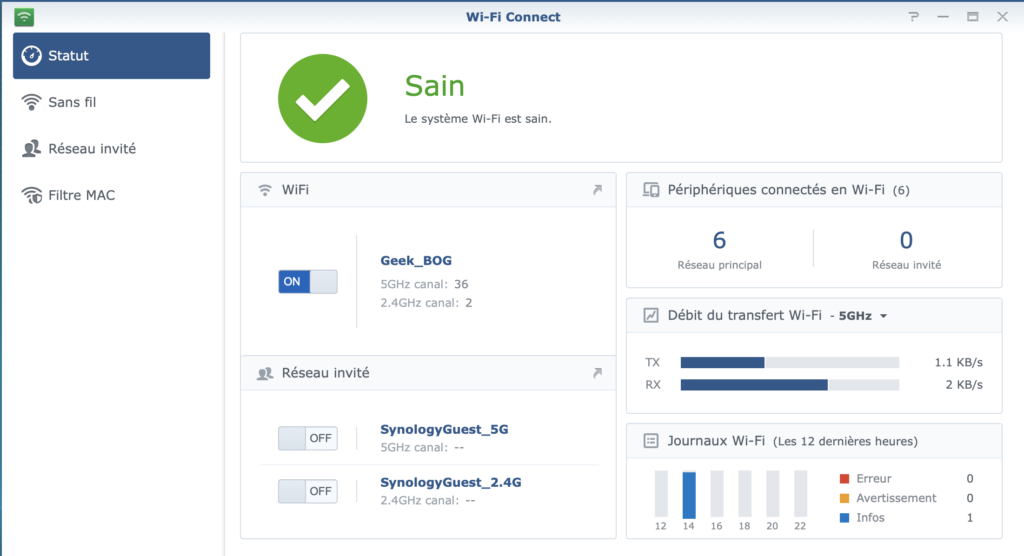

L’ouverture s’effectuera par défaut sur l’onglet « Statut ».

  • Celui-ci est disposé sous la forme d’un tableau de bord contenant les éléments suivants:
    • L’état du réseau wifi ON/OFF, le canal utilisé par chacune des bandes 2,4GHz et 5 GHz.
    • L’état du réseau invité ON/OFF par bande, ainsi que le canal correspondant.
    • Le nombre de périphériques connectés à votre réseau wifi principal et invité.
    • Le débit global de transmission (TX), réception (RX) utilisé en temps réel par bande Wifi.
    • Les journaux (logs) wifi, classé par catégories « Infos, Avertissement, Erreur ». Ils sont conservés pour une durée de 12 heures maximum.

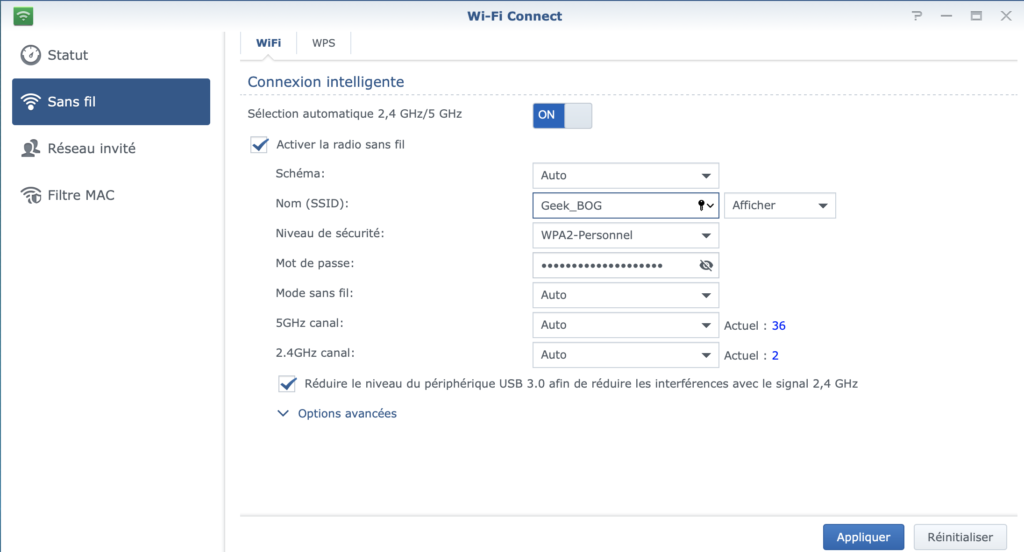

L’onglet « Sans fil » permet de visualiser et éditer les paramètres du réseau wifi principal.

  • Il dispose d’une fonctionnalité de « Connexion intelligente » activé par défaut, avec possibilité de la désactiver.
  • « Activer la radio sans fil » active ou désactive le réseau wifi principal en cochant ou décochant la case.
  • « Schéma » de fonctionnement de la connexion intelligente préconfiguré par le constructeur « Auto » . Ou le mode « personnalisé » afin de l’optimiser. Ce sujet sera abordé en détail dans un prochain article.
  • « Nom (SSID) » donné à votre réseau wifi principal. Vous pouvez l’afficher ou le masquer.
  • « Niveau de sécurité » choisir pour protéger votre réseau wifi principal : « Aucun (None), WPA/WPA2-Personnel, WPA/WPA2-Entreprise, WPA2-Personnel, WPA2-Entreprise ».
  • « Mot de passe » de votre réseau wifi principal.
  • « 5GHz canal » Sélection du canal en mode auto ou manuel sur la bande 5GHz
  • « 2,4GHz canal » Sélection du canal en mode auto ou manuel sur la bande 2,4GHz
  • Case permettant d’activer ou désactiver l’USB 3 sur le routeur, afin de « réduire les interférences avec la signal 2,4Ghz ».

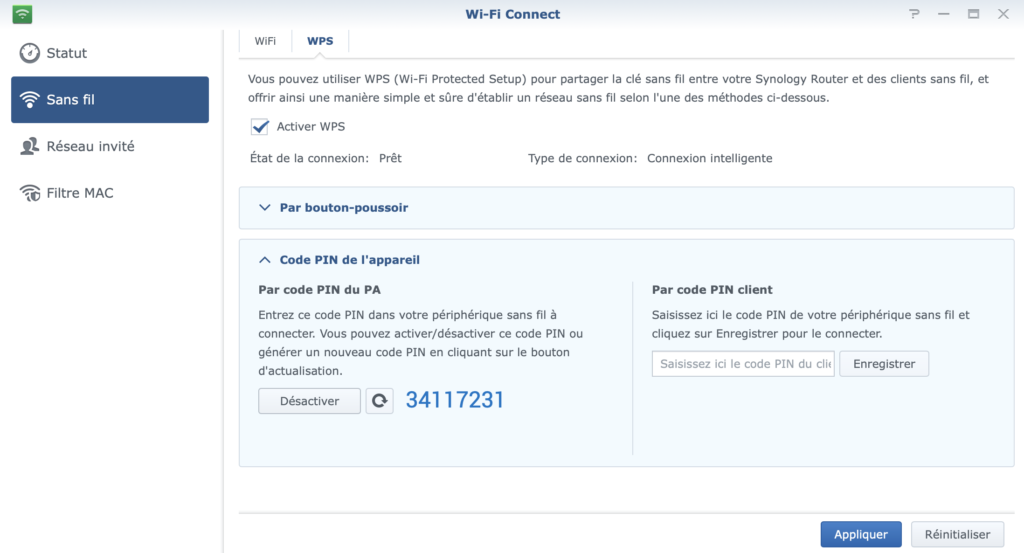

Le WPS (Wi-Fi Protected Setup) est un protocole qui a pour but de simplifier de manière sur, la phase de sécurité, lors de la première configuration de votre client sans fil sur votre réseau wifi.

  • Vous devez absolument disposé d’un système compatible WPS pour pouvoir utiliser ce dernier.
    • Par exemple les systèmes du constructeur Apple ne prennent pas en charge celui-ci.
  • « Activer WPS » Permet d’activer ou désactiver la fonctionnalité.
  • Fonctionnement du mode par « bouton-poussoir » :
    • Celui permet d’enrôler un appareil à la fois simplement lors de l’appui sur le bouton dédié du routeur.
    • Coté client il faudrait appuyer sur le réseau wifi correspondant ou le bouton dédié.
    • Une fois ces opérations effectuées votre appareil accédera à votre réseau wifi.
  • Fonctionnement du « Code PIN de l’appareil » :
    • « Par code PIN du PA » :
      • Coté routeur il faudrait relever le numéro du code pin qu’il a généré.
      • Coté client il faudrait saisir le code pin que vous avez relevé et le valider.
      • Une fois ces opérations effectuées votre appareil accédera à votre réseau wifi.
    • « Par code PIN client » :
      • Coté client un numéro unique présent sur une étiquette d’un appareil compatible ou généré aléatoirement sur l’interface de celui-ci devra être relevé.
      • Coté routeur celui-ci devra être saisie dans la case prévus à cet effet, puis cliquer sur le bouton « Enregistrer ».
      • Une fois ces opérations effectuées votre appareil accédera à votre réseau wifi.

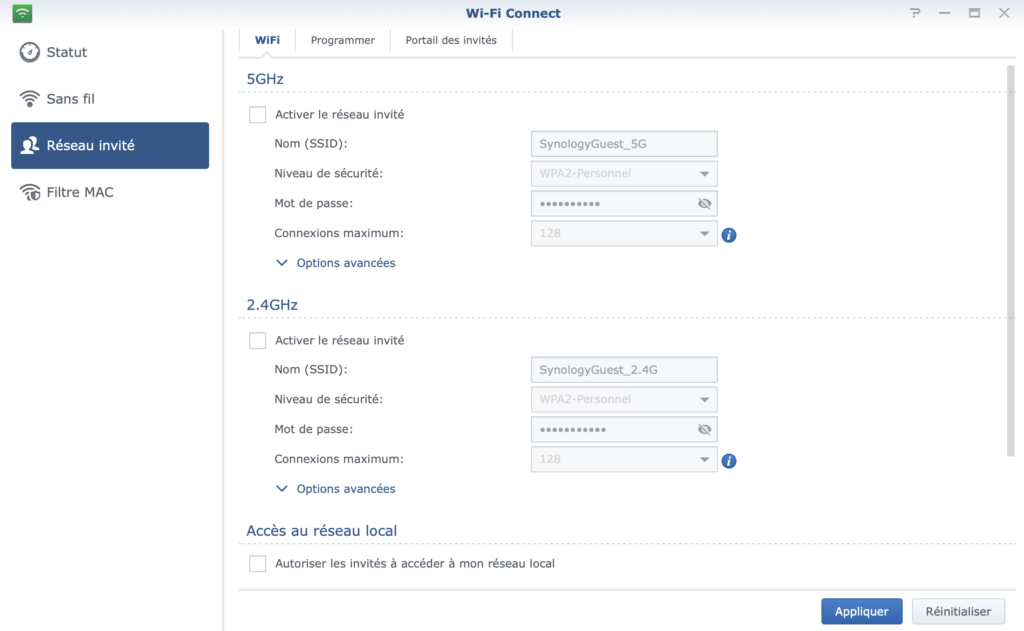

L’onglet « Réseau invité » servira à paramétrer comme son nom l’indique un réseau wifi invité.

Pour le configurer pour qu’il soit compatible avec le plus grand nombre d’appareils activé le sur la bande 2,4GHz et 5GHz. A noté que le 2,4GHz devrait couvrir la majorité de ceux-ci et à une bien meilleur porté que le 5GHz.

  • Il dispose des mêmes options:
    • « Nom (SSID) » donné à votre réseau wifi invité.
    • « Niveau de sécurité » choisir pour protéger votre réseau wifi principal : « Aucun (None), WPA/WPA2-Personnel, WPA2-Personnel ».
    • « Mot de passe » de votre réseau wifi invité.
    • « Connexions maximum » Détermine le nombre de clients simultanés autorisés.
    • « Autoriser les invités à accéder à mon réseau local » Cocher la case si vous voulez autoriser les clients du réseau wifi invité à accéder à votre réseau local (principal).

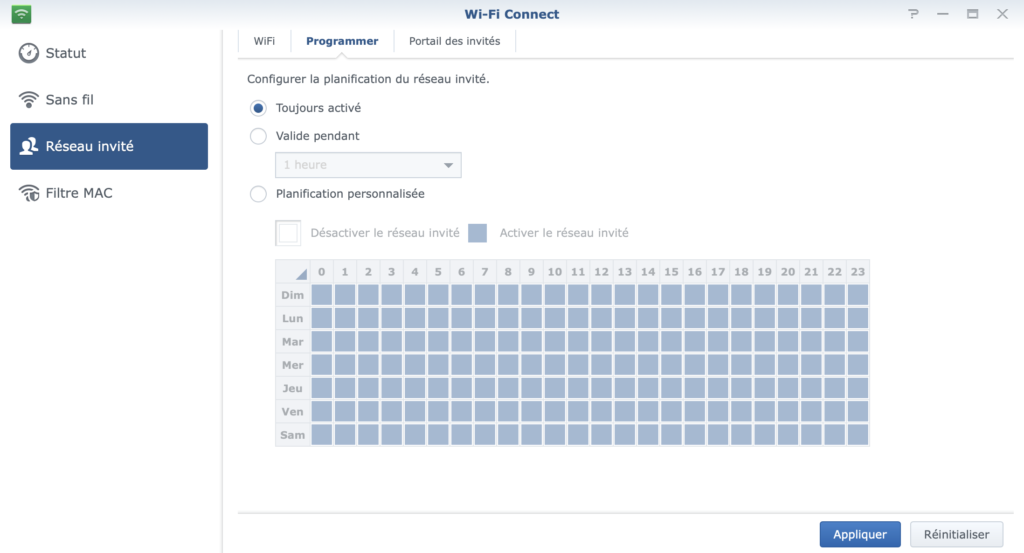

Le menu « Programmer » déterminera la planification ou votre réseau invité sera active ou inactif.

  • Plusieurs options sont disponibles :
    • « Toujours activé » Réseau wifi invité toujours actif.
    • « Valide pendant » Réseau wifi actif pour un temps de connexion définit « 1h, 3h, 8h, 1 jour, 1 semaine ».
    • « Planification personnalisée » Réseau wifi actif sur les jours et plages horaires de couleur bleu. Réseau wifi inactif sur les jours et plages horaires de couleur blanc.

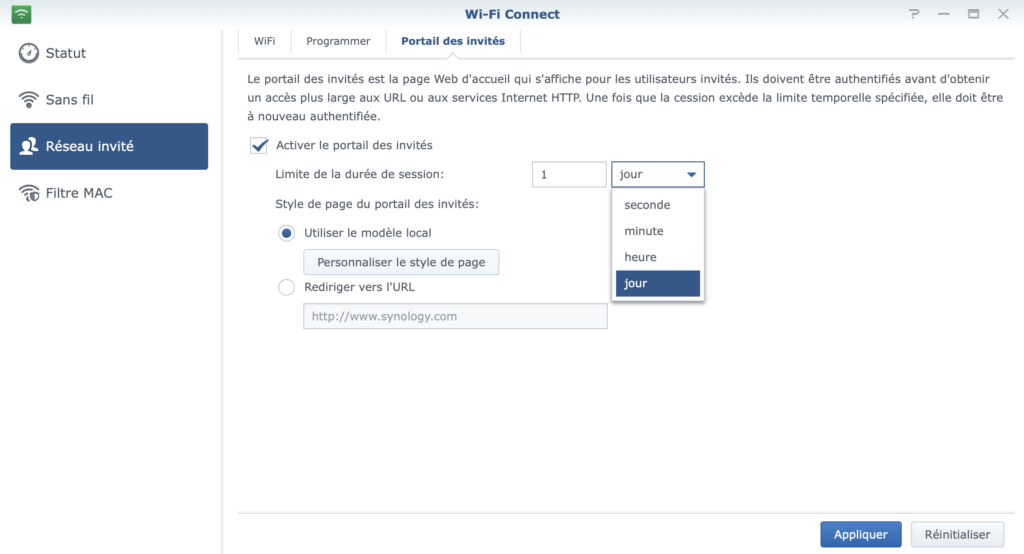

Le menu « Portail des invités » rédige les membres du réseau invité vers un portail ou une url avant de pouvoir d’établir une connexion à destination d’internet et limitera leur connexion pour une durée définit.

  • Les paramètres disponibles sont :
    • « Activer le portail des invités » Cocher la case pour activer le portail des invités.
    • « Limite de la durée de session » Accès au réseau invité actif pour un temps de connexion définit « seconde, minute, heure, jour ».
    • « Style de page du portail des invités » Permet de choisir le fonctionnement du portail invité.
      • « Utiliser le modèle local » Modèle par défaut fournis par Synology avec possibilité de modifier le contenu du texte le logo et l’arrière-plan.
      • « Rediriger vers une l’URL » Redirige automatiquement les utilisateurs du réseau invité vers l’url choisi.

Un prochain article abordera le sujet en détail.

L’onglet « Filtre MAC » à pour but d’autoriser ou bloquer les périphériques (connecté(s) à votre réseau wifi principal ou invité) par adresses MAC.

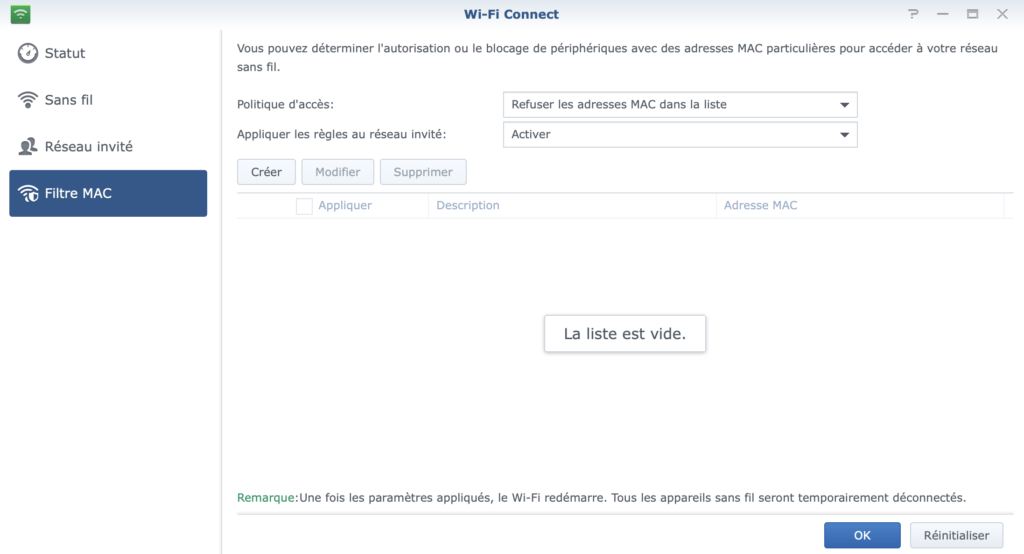

  • « Politique d’accès : » Elle comporte deux choix commençons par le premier « Refuser les adresses MAC dans la liste ».
    • Celui-ci autorise le trafic par défaut de tous les périphériques étants authentifiés à votre réseau wifi principal ou invité à l’exception des périphériques dont l’adresse mac et présente dans la liste.
  • « Appliquer les règles au réseau invité : » Permet d’activer ou désactiver la « Politique d’accès : » au réseau wifi invité.

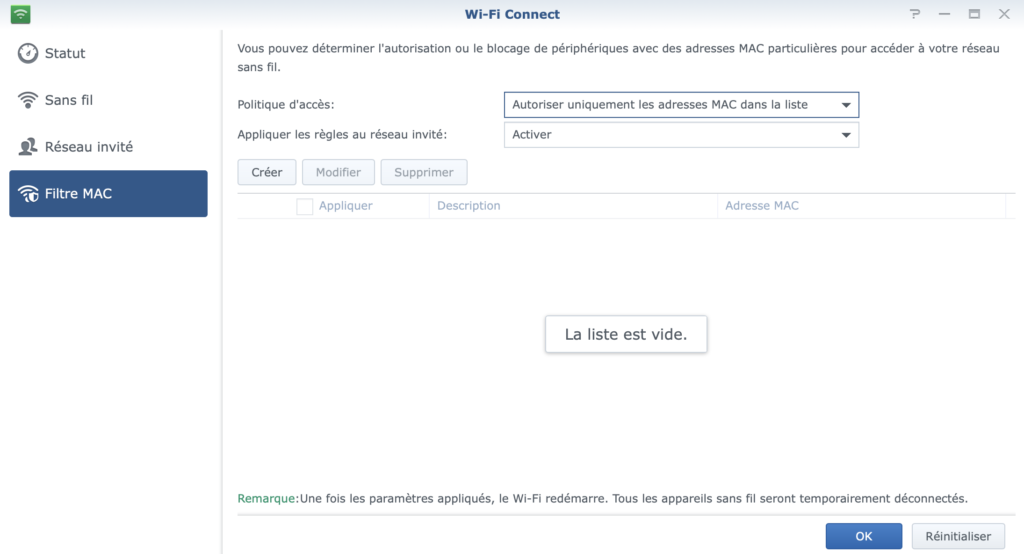

  • « Politique d’accès : » La deuxième méthode consiste à « Autoriser uniquement les adresses MAC dans la liste ».
    • Celui-ci bloque le trafic par défaut de tous les périphériques étants authentifiés à votre réseau wifi principal ou invité à l’exception des périphériques dont l’adresse mac et présente dans la liste.
  • « Appliquer les règles au réseau invité : » Permet d’activer ou désactiver la « Politique d’accès : » au réseau wifi invité.
